Vidrios abotonados con grampones y anclajes de acero inoxidable — el vidrio se suspende y se edifica a sí mismo creando una sensación de ambigüedad espacial sin límites
Calculadora de carga de viento — espesor orientativo SECURCID (CTE SE-AE)
Definición — Fachada de Vidrios Abotonados VEA
Sistema de fachada de vidrio continua en la que el propio vidrio actúa como elemento estructural, fijado con grampones de acero inoxidable
En el sistema de vidrios abotonados, el vidrio se suspende y se edifica a sí mismo creando una sensación de ambigüedad espacial única. Permite construir estructuras poliédricas donde el único límite lo pone la imaginación del arquitecto.
Los paneles de vidrio se fijan mediante grampones (elementos de acero inoxidable que se insertan en taladros perforados en las esquinas o en los bordes del vidrio) y anclajes que los conectan a la subestructura metálica del edificio.
El sistema BOTON-GLASS es compatible con SECURCID templado plano (8–15mm, recomendado 12mm) y curvado GLASCURCID-SECUR — siempre con Heat Soak Test obligatorio. También con LAMICID (dos vidrios templados de 6–8mm laminados), LAMCURCID (dos vidrios curvos templados 6–8mm laminados) y CLIMAGLAS (doble acristalamiento 8–15mm con sellado de silicona estructural). Para laminados curvos, consulte laminares curvados.

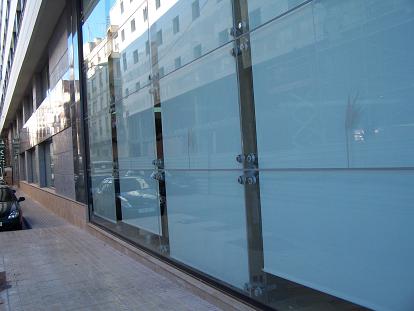

Muro abotonado — grampones de acero inoxidable sujetan el vidrio a la subestructura
Fachada abotonada exterior — instalación con vidrio SECURCID HST de 12mm

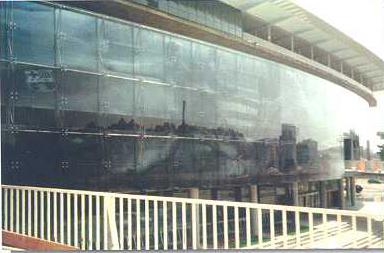

Sistema abotonado en edificio de arquitectura contemporánea
Sistema Constructivo — Sección Esquemática
Corte transversal del sistema abotonado: subestructura · anclaje · grampón · vidrio · junta
Vista horizontal — disposición de componentes en sección
Grampones — Tipos y Especificaciones
Los grampones son los elementos de acero inoxidable que atraviesan los taladros del vidrio y lo sujetan a la subestructura
Serie 3001 — disponible en versiones de 1, 2, 3 o 4 brazos
Serie 3001 — Grampones articulados
La Serie 3001 SADEV es el grampone articulado de referencia para fachadas abotonadas. Disponible en versiones de 1, 2, 3 o 4 brazos según la configuración de los puntos de sujeción del panel.
Los brazos articulados permiten absorber las dilataciones térmicas del vidrio y compensar las tolerancias constructivas de la subestructura, garantizando una instalación perfecta sin tensiones inducidas en el vidrio.
Serie 3000 — Grampones rígidos
La Serie 3000 SADEV es un elemento rígido de acero inoxidable fundido o chapa alicortada para aplicaciones donde se requiere máxima rigidez en la conexión vidrio-subestructura.
Indicado para vidrios de pequeño formato o instalaciones donde la presión del viento es baja y los movimientos térmicos son reducidos. Disponible en múltiples configuraciones según la exigencia del proyecto.
Serie 3000 — elemento rígido de acero inoxidable fundido
Especificaciones Técnicas — Grampones y Anclajes SADEV
| Referencia | Tipo | Vidrio compatible | Carga máx. | Normativa ensayo | ∅ torn. mín. | |
|---|---|---|---|---|---|---|
| S3001 — 1 brazo | Articulado | Monolítico 8–15 mm | 1,5 kN | ETAG 002 | — | |
| S3001 — 2 brazos | Articulado | Monolítico 8–15 mm | 3,0 kN | ETAG 002 | — | |
| S3001 — 4 brazos | Articulado | Monolítico / Laminado | 6,0 kN | ETAG 002 | 50 mm | |
| S3000 | Rígido | Monolítico pequeño formato | 2,5 kN | ETAG 002 | 40 mm | |
| FXR 1001 | Anclaje vidrio simple | Monolítico / Laminado | 4,0 kN | ETAG 002 | — | |
| FXR 1001A | Anclaje IG | Doble acristalamiento CLIMAGLAS | 3,5 kN | ETAG 002 | — | |
| FXR 1039A | Anclaje IG parcial | IG — solo hoja exterior anclada | 3,0 kN | ETAG 002 | — |
Anclajes — Rígidos y Articulados con Rótula
Los anclajes conectan los grampones del vidrio a la subestructura metálica del edificio, absorbiendo los esfuerzos mecánicos
Anclaje rígido — para vidrios de pequeño formato con presión de viento reducida
Anclaje articulado con rótula — para fachadas con esfuerzos dinámicos del viento
FXR 1001
FXR 1001A
FXR 1039A
Los taladros en el vidrio para la inserción de los grampones se realizan con medidas y tolerancias precisas según las especificaciones SADEV. Consulte la ficha técnica de taladros para las dimensiones exactas según el grampone seleccionado.
Juntas — Base y Dilatación
Las juntas entre paneles garantizan la estanqueidad de la fachada y absorben las dilataciones térmicas del vidrio
Junta en ángulo — sellado con silicona en masilla o extruida. Juntas de 8–12mm entre paneles
Junta de dilatación — perfil acordeón de silicona extruida de 12mm para absorber movimientos térmicos
Silicona estructural
Las juntas perimetrales se sellan con silicona estructural neutra de 8–12mm de espesor, resistente a UV, temperatura (−50°C a +150°C) y movimiento sísmico. Compatible con cualquier composición de vidrio SECURCID o LAMICID.
Sistema de junta abierta (japonés)
El sistema de junta abierta deja la cámara entre paneles sin sellado superficial. Se usa en fachadas ventiladas donde la ventilación posterior es prioritaria. Requiere diseño cuidadoso de la subestructura para drenar el agua correctamente.
Movimiento térmico
El vidrio templado SECURCID dilata aproximadamente 0,9 mm/m por cada 10°C. Las juntas de dilatación con perfil acordeón de 12mm absorben movimientos de ±6mm. En zonas con grandes oscilaciones térmicas se recomienda perfil de 20mm.
Tipos de Instalación a 90 Grados
Instalación a 90 grados — configuraciones de esquina para fachadas continuas
Fachada ventilada o cerrada
El sistema abotonado permite configurar la fachada como ventilada (con cámaras de aire) o cerrada (sellado perimetral con silicona estructural), según las necesidades de aislamiento térmico y acústico del proyecto.
La silicona de sellado puede ser en masilla o extruida, con juntas de 8–12mm entre paneles y juntas de dilatación de perfil acordeón de silicona extruida de 12mm.
La instalación a 90 grados permite resolver los encuentros de esquina de la fachada con elegancia y continuidad visual, manteniendo las propiedades de la fachada de vidrio continuo.
Casino de Lisboa — fachada abotonada con vidrio SECURCID HST en vista diurna
Obras Ejecutadas
Fachadas abotonadas instaladas por GLASSCOR — sistemas BOTON-GLASS SPYDER CID con vidrio SECURCID HST
Muro cortina
Muro abotonado — grampones SADEV S3001
Fachada ventilada
Fachada exterior — SECURCID HST 12mm
Muro cortina

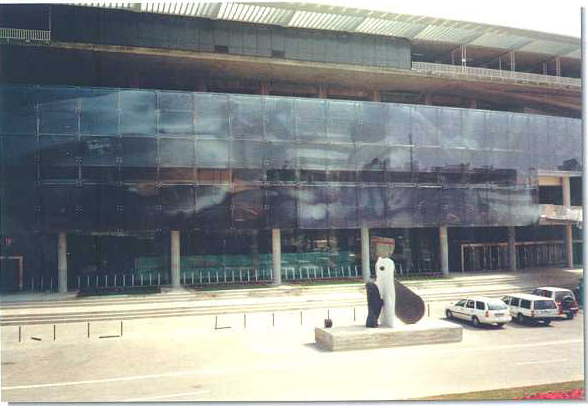

Edificio corporativo — anclajes articulados S3001
Interior
División interior abotonada sin perfilería
Fachada ventilada
Casino de Lisboa — referencia internacional BOTON-GLASS
Fachada ventilada
Fachada con vidrio abotonado — detalle de grampones
Normativa Aplicable
Referencias para proyectos de fachada abotonada en España y Europa
Documentos técnicos para el proyecto ejecutivo
Cálculo de acciones sobre fachadas, coeficientes de seguridad y combinaciones de carga: viento, sismo y mantenimiento según Annex B de CTE SE-AE.
Guía técnica europea para acristalamiento estructural. Define ensayos de carga, durabilidad y resistencia de grampones y sellados para sistemas VEA.
Norma de evaluación del vidrio templado en aplicaciones de fachada. Regula el Heat Soak Test (HST) para reducir el riesgo de rotura espontánea por inclusiones de NiS.
Clasificación de resistencia a agresión manual prolongada según EN 356. Aplicable a fachadas con vidrio laminado LAMICID en el sistema BOTON-GLASS.
Preguntas frecuentes
Dudas habituales en proyectos de fachada abotonada VEA
Sí. En el sistema BOTON-GLASS SPYDER CID el HST es obligatorio para todos los vidrios. El ensayo elimina hasta el 95% del riesgo de rotura espontánea por inclusiones de sulfuro de níquel (NiS), crítico cuando el vidrio está suspendido sin marco perimetral.
El S3001 es articulado: incorpora rótula que absorbe movimientos de dilatación y asentamiento estructural, disponible en configuración de 1, 2, 3 y 4 brazos. El S3000 es rígido, indicado para posiciones sin movimiento relativo o como punto fijo en combinación con puntos articulados.
El mínimo habitual es 8 mm templado HST para paños pequeños (<1,5 m²) en zona A (baja exposición). Para paños grandes o en zona C se recomienda 12–15 mm o vidrio compuesto CLIMAGLAS (doble acristalamiento abotonado). El cálculo definitivo lo realiza el técnico competente del proyecto.
Sí, con vidrio laminado LAMICID obligatorio en posición horizontal. En esta configuración el vidrio debe cumplir los requisitos de resistencia a impacto y retención de fragmentos según EN 356 / EN ISO 12543. Consulte con nuestro equipo técnico para la selección correcta.
Glasscor fabrica los vidrios SECURCID, LAMICID y CLIMAGLAS en sus instalaciones. Los grampones y anclajes SADEV (Serie 3001/3000 y familia FXR) se suministran como sistema completo junto con los vidrios, permitiendo una responsabilidad única de suministro y garantía sobre el conjunto.
